SAF97減速機用在聯動拋光設備SAF97-YVP1.5-4P_VEMTE傳動。拋光加工是對金屬零件表面加工處理。目前拋光主要是平面拋光和曲面拋光。由于曲面結構的復雜性,目前為了能滿足曲面拋光,通常是采用數控聯動拋光設備,從而實現零件曲面拋光。現在一個用戶的需求是選擇一套適合聯動拋光設備使用的四大系列減速機，此時的情況是設備上的電機是伺服電機，所以我們要選型一臺能與伺服電機匹配的減速機，那這時應該要要走怎么選型才適合呢？今天就來看看聯動拋光設備減速器選型的一些情況。

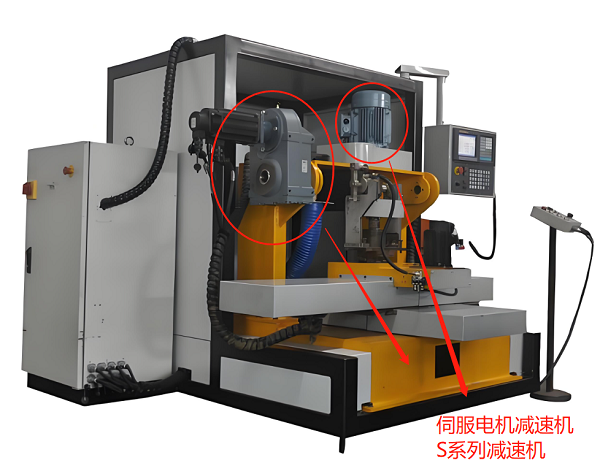

聯動拋光設備包括底座、移動機構、支座、轉動工作臺、支撐架和拋光機構;移動機構和支撐架均設于底座上,且移動機構位于支撐架的下端;支座設于移動機構頂端,轉動工作臺設于支座上;拋光機構設于支撐架的上端;移動機構驅動轉動工作臺水平移動,轉動工作臺帶動拋光工件擺動并與拋光機構接觸。進一步,移動機構包括:設于底座上的導軌座和齒條,設于與導軌座上的滑臺組件,設于滑臺組件底端的減速機和設置在減速機主軸上的齒輪,齒輪與齒條嚙合;減速機驅動齒輪旋轉,使得滑臺組件沿導軌座滑動進一步,滑臺組件包括:滑座,設于滑座頂部且與移動機構運動方向垂直的滑軌,支座設于滑軌上,滑座一側設有電機,電機主軸上設有偏心輪;一連桿的兩端分別與偏心輪和支座轉到連接。拋光時,將工件定位在轉動工作臺上,由移動機構帶動工件運動到拋光機構的底端,并使得工件與拋光機構中的拋光輪接觸,并且由轉動工作臺帶動工件擺動,同時移動機構帶動工件移動,從而能實現聯動拋光,并且是實現工件曲面拋光,代替了數控拋光設備,降低了設備的成本,并且操作簡單。導軌座和齒條 ,設于與導軌座上的滑臺組件,滑臺組件底端的TKM雙曲面減速機和設置在減速機主軸上的齒輪,驅動所述齒輪旋轉，使得滑臺組件沿導軌座滑動。其中減速機為伺服減速機,因此,能控制移動機構移動的距離和速度。從何可實現不同結構曲面的拋光。支撐架一側還設有驅動推動機構上下調節的電動螺桿機構。通過電動螺桿機構調節推動機構的位置,達到調節拋光輪組件動的行程和角度,從而能滿足不同程度曲面的拋光。推動機構包括套在電動螺桿機構上的連接板,設于連接板上的氣缸,以及設于氣缸和擺軸之間的連桿機構;連桿機構的一端與氣缸的活塞桿轉動連接,另一端與擺軸固定連接。這是用戶的裝置使用伺服電機減速機的一些情況。

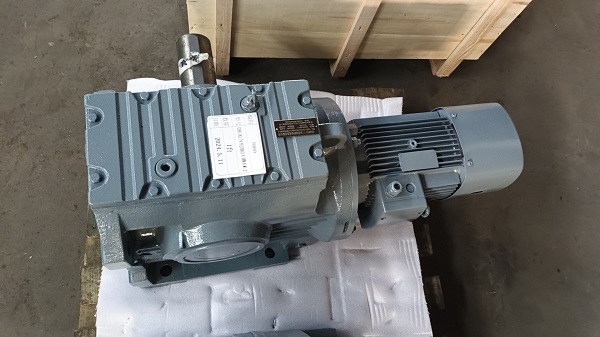

這種情況我們要怎么選擇具體的型號進行匹配使用，現在我們已經知道了設備的工作情況，和客戶的需求，綜合客戶的需求和設備的工作情況，那么此時我們可以考慮一下S系列的S97減速器，SA97蝸輪減速機，SF97減速箱，SAF97減速機等等。我們還需要知道設備的負載以及電機類型和功率需求，通過計算才能知道設備的實際的參數，然后選擇出合適的減速器型號，也可以咨詢VEMTE選型技術人員給您選型或者下載VEMTE減速機樣本查看具體的參數配置情況。
